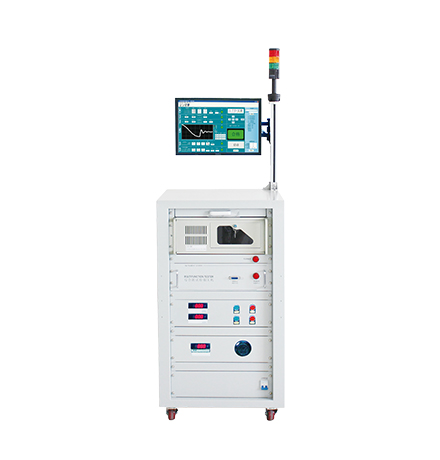

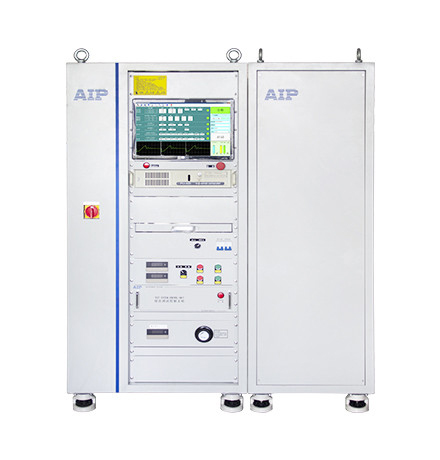

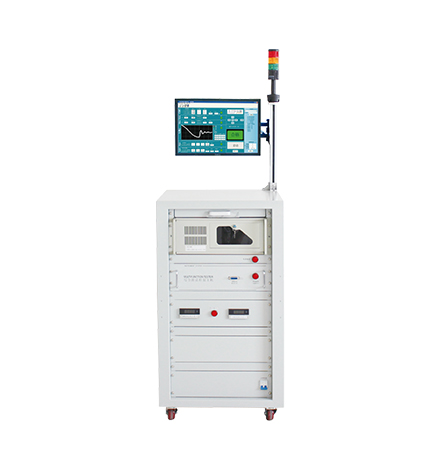

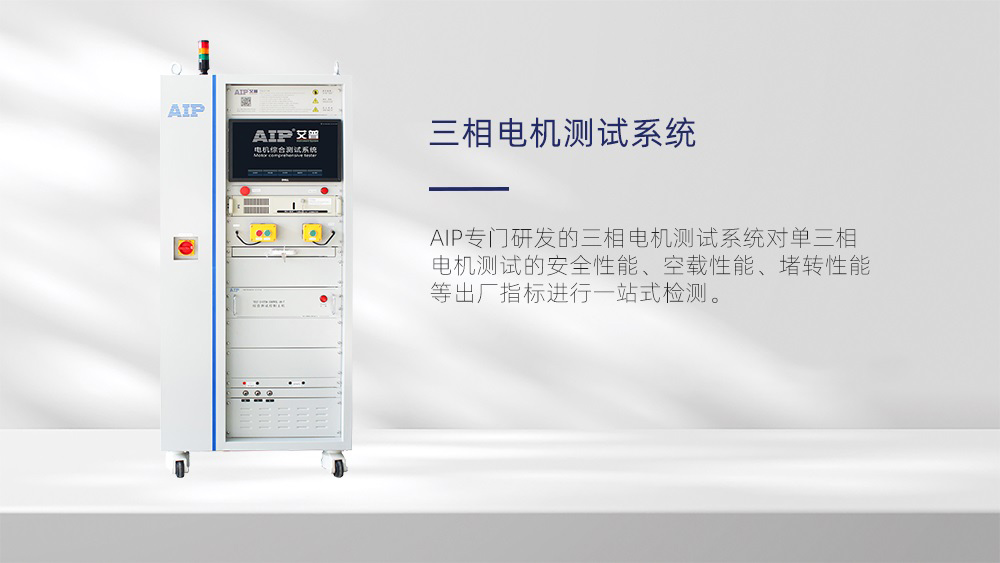

三相電機測試系統

一、三相電機測試系統功能特點

1、內置工業計算機，無限量存儲測試條件和測試結果，具有USB存儲接口，方便數據拷貝，人性化操作界面，采用Windows操作系統，專業控制軟件，界面簡潔清晰；

2、數字化閉環反饋控制方式，全自動調壓模式，輸出電壓自動修正，且不受外界電網波動影響，保證測試的準確性；

3、實時檢測環境溫度，電阻測試結果自動轉換為標準溫度值，結果判定更為簡便，同時保證測試的一致性；

4、無負載在線檢測堵轉性能，簡化測試流程，降本增效；

5、測試系統可以與各類型生產管理系統融合，具有條碼掃描、報表銘牌打印等功能；

6、測試儀器控制核心采用ARM高速處理器，數據處理全面快速；

7、可與變頻電源通信，控制變頻電源輸出，保證電源輸出的準確性。

二、三相電機測試方法

使用三相電機測試系統對三相電機進行測試，可以更高效和準確地評估電機的性能和狀態。以下是使用三相電機測試系統進行測試的方法和步驟：

1、連接三相電機測試系統

首先，將三相電機測試系統的輸入端口連接到電機的三相電源和繞組上，確保連接穩固。

2、系統設置

通過三相電機測試系統的界面設置測試參數，包括空載、堵轉、電壓、電流、頻率等。

3、測試項目

使用三相電機測試系統進行電機測試時，主要項目包括絕緣電阻、直流電阻、交流耐壓、空載及堵轉測試。首先，通過選擇絕緣電阻測試模式，系統會施加高壓，測量繞組間及對地的絕緣電阻。接著，直流電阻測試模式測量各相繞組的電阻值，以確保電阻平衡。交流耐壓測試則在高壓下檢測絕緣性能，防止擊穿。相序測試確認電源相序，避免電機反轉。電流和電壓測試實時監測電機在不同負載條件下的電流和電壓。阻抗測試評估各相繞組的阻抗值。轉速測試通過傳感器測量電機實際轉速。功率測試實時測量電機功率輸出，全面評估電機的效率。系統自動記錄和分析所有測試數據，并生成詳細的報告，確保電機性能可靠。

4、生成報告

測試完成后，三相電機測試系統會自動生成詳細的測試報告，包括所有測試項目的結果和分析。報告可以導出為PDF或其他格式，便于存檔和分析。

5、分析和維護

根據測試結果，進行必要的分析和維護。如果發現電機有任何異常情況，應及時處理和修復，以確保電機的正常運行和可靠性。

使用三相電機測試系統可以大大提高測試的準確性和效率，并提供詳細的測試數據和分析報告，更好確定待出廠的三相電機是否合格。
