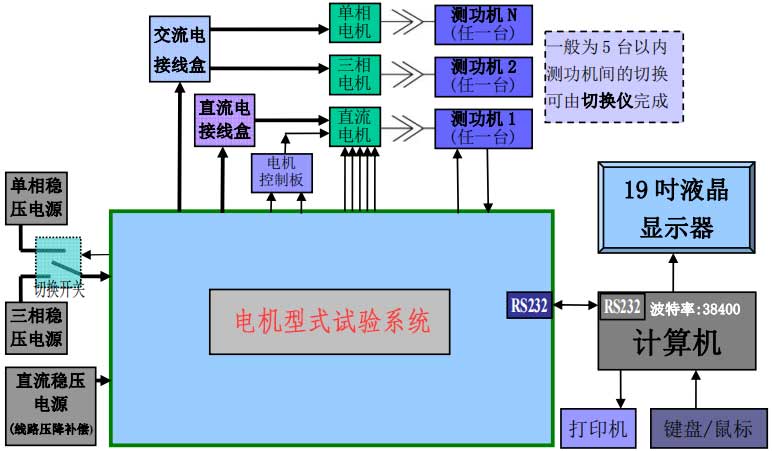

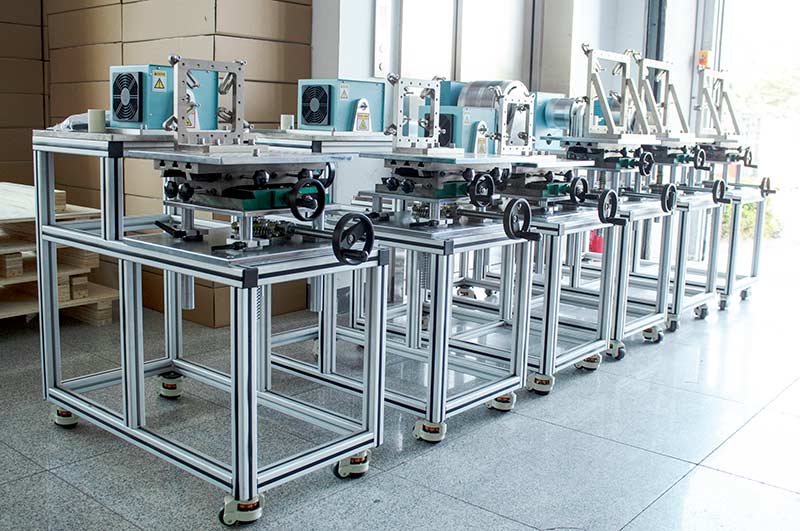

電機型式試驗系統適用于交/直流電機、單/三相電機等多類型電機的型式試驗，是為被測電機提供驗電源、負載、控制系統、測量儀器、數據分析管理軟件及配套顯示組件的一體化電機測試系統。

一、電機型式試驗系統功能

電機型式試驗又稱能效測試，有手動、自動、定點三種測試方式，可進行電機非穩定區域測量、10組曲線比對、多種智能防護。主要測試電機轉向、轉速、轉矩、輸出功率、電壓、電流、輸入功率、主繞組電流、副繞組電流、副繞組電壓、電容電壓、功率因數、頻率、效率和環境溫度（范圍：-20℃~+50℃）。

電機型式試驗同時可對電機進行壽命試驗，標配15階段交變負載和定值定時試驗, 多重智能保護。

二、電機型式試驗系統試驗過程

1、調整參數。首先調整電機型式試驗系統的運行參數；

2、確定系統校正。在啟動試驗系統前再次確認被測電機已經牢固夾裝，并已進行有效校正；

3、確定夾裝合格。接通電機型式試驗系統電源，被測電機開始轉動，此時通過運行監視數據、細聽聲音、手摸振動等觀察電機運行是否平穩，轉速是否正常，測功機、夾具是否有強烈、無序的震動，以判定夾裝是否合格。

4、電機開始測試。在電機運行正常的情況下，點擊測試系統【測試開始】按鈕。系統會自動采集各個轉速時的參數值，采集的數據會自動描繪成曲線。被測電機加載到設定的結束條件時測試自 動結束。一般以設置的采樣數據有20~30組之間為原則，測試總時間小于90s較好。

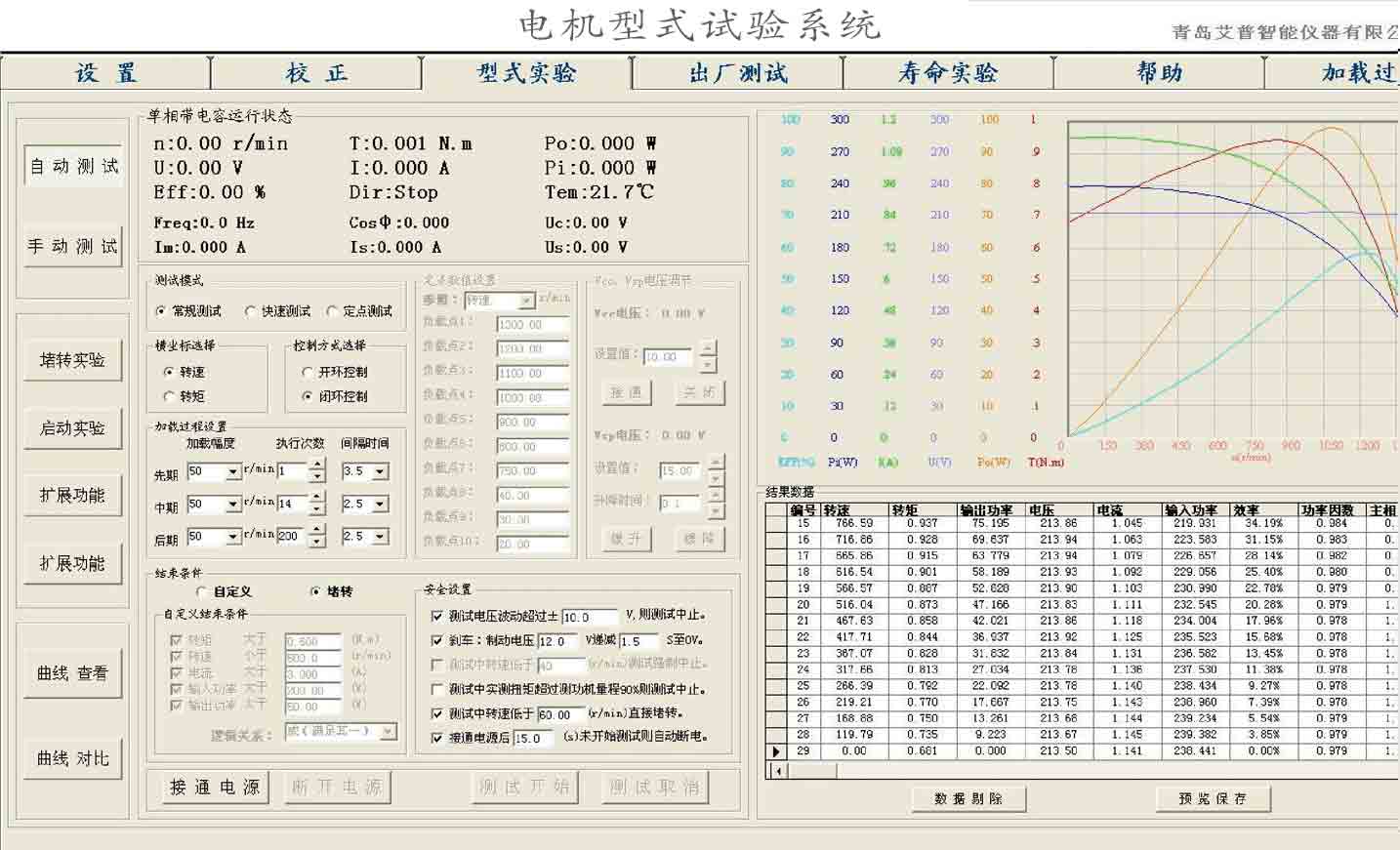

電機型式試驗系統試驗過程界面如下圖所示：

5、數據擬合處理。根據實際測得的數據，計算出對應的函數關系，從而形成一條光滑的曲線。 一般只要電機性能穩定，實測曲線都是比較圓滑的，不需要數據擬合。若取得的數據點不是 從空載開始或者不是到堵轉結束，可以選擇擬合到空載，或擬合到堵轉，得到一條完整的曲線。

6、數據報告分析。在電機型式試驗系統結果界面，點擊曲線查看，或在報告輸出界面點擊打開文件，均可以導入歷史測試數據報告，系統支持多數據曲線對比。

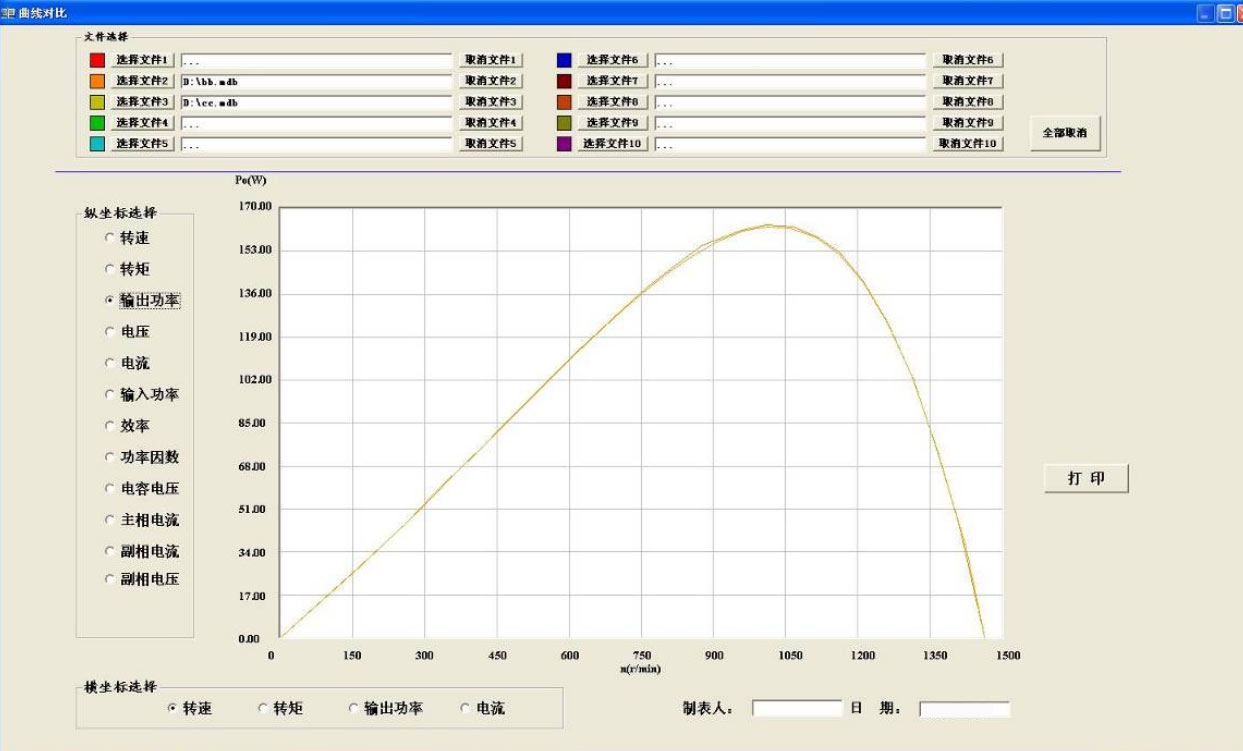

下圖顯示為【兩次輸出輸出功率曲線對比】，除輸出功率曲線外，在圖片左側可看出，轉速、轉矩、電壓、電流、輸入功率，效率、功率因數、電容電壓、主相電流、副相電流、副相電壓的曲線也可進行對比。

三、電機型式試驗系統優點

1、數據同步。電機型式試驗系統輸入輸出參數均用同一主控模塊測量，保證數據同步；

2、測試精度高。250000 次/分的高速運算使測試精度大幅提高，進而保證測試數據更加精準；

3、操作方便。電機型式試驗系統以用戶角度設計研發使操作更方便；各類單相、三相、直流電量間的切換由軟件完成，可減少硬件的機械磨損；

4、系統防護全面。電機型式試驗系統設有智能防護及全面保護：超速停機、過載停機、超矩停機、測試中轉速過低自動停機、無轉速停機、無電流停機、測試電壓波動過大停機、加載異常停機、超矩機械限位等，最大限度保護測功機系統免受因操作失誤帶來的損害。
